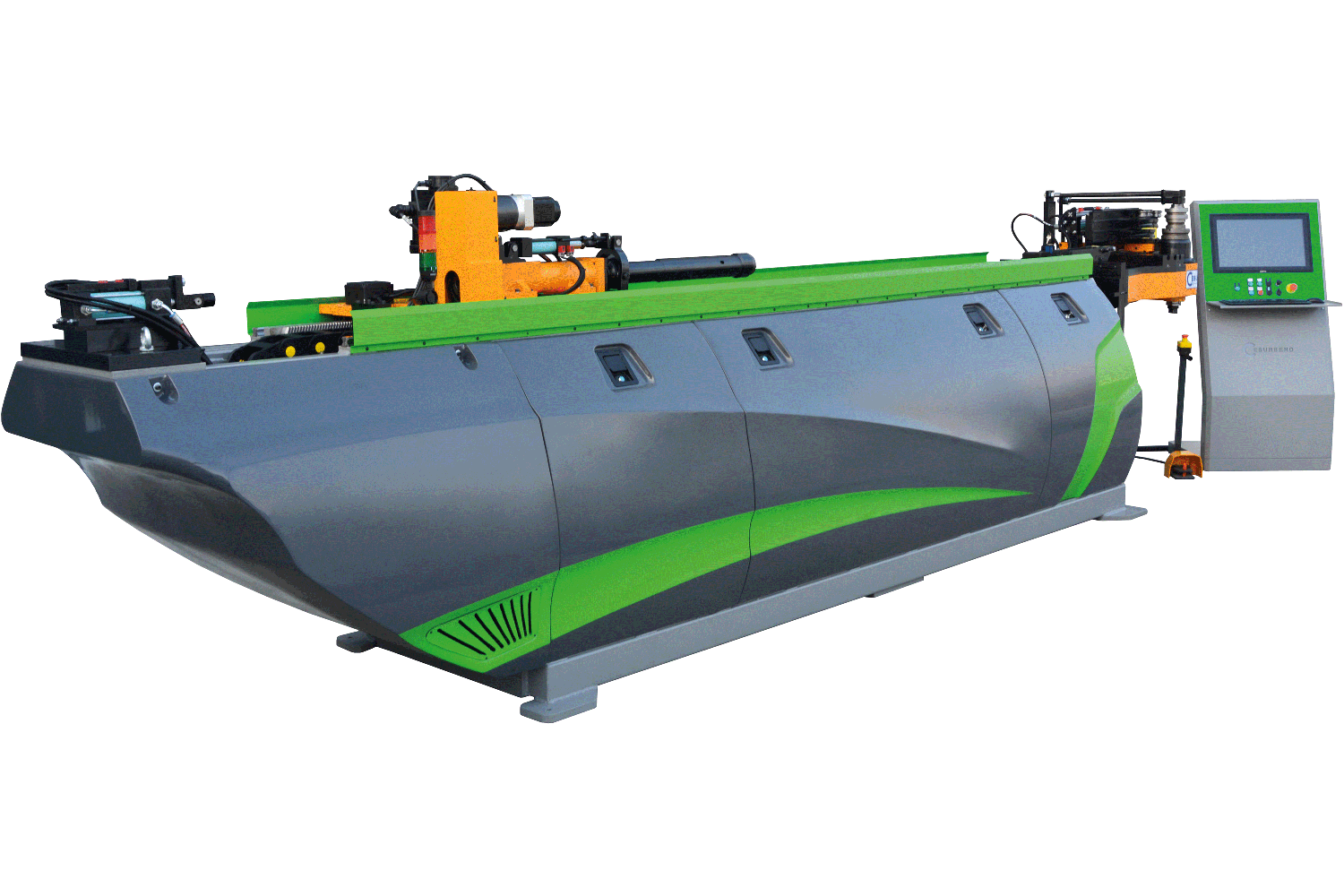

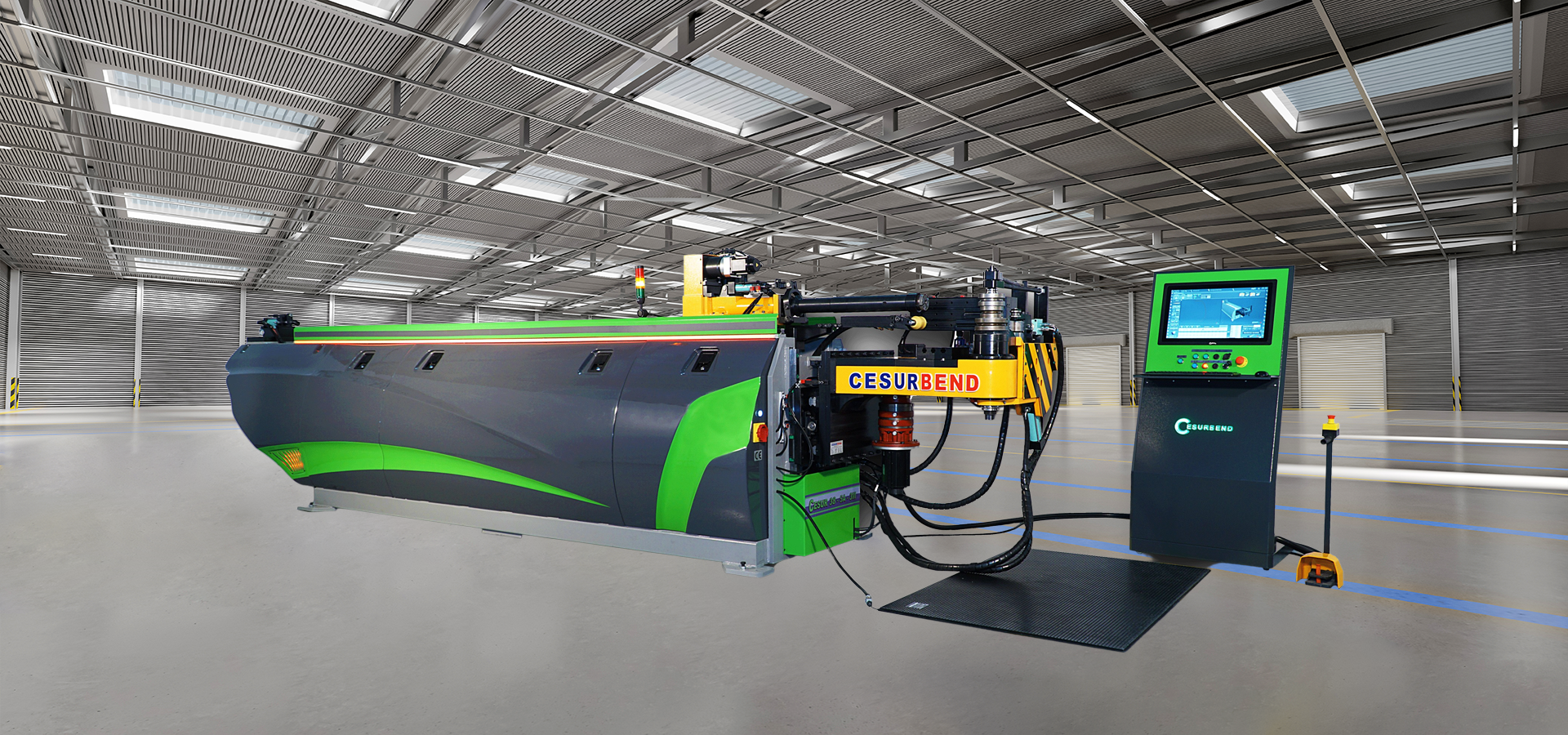

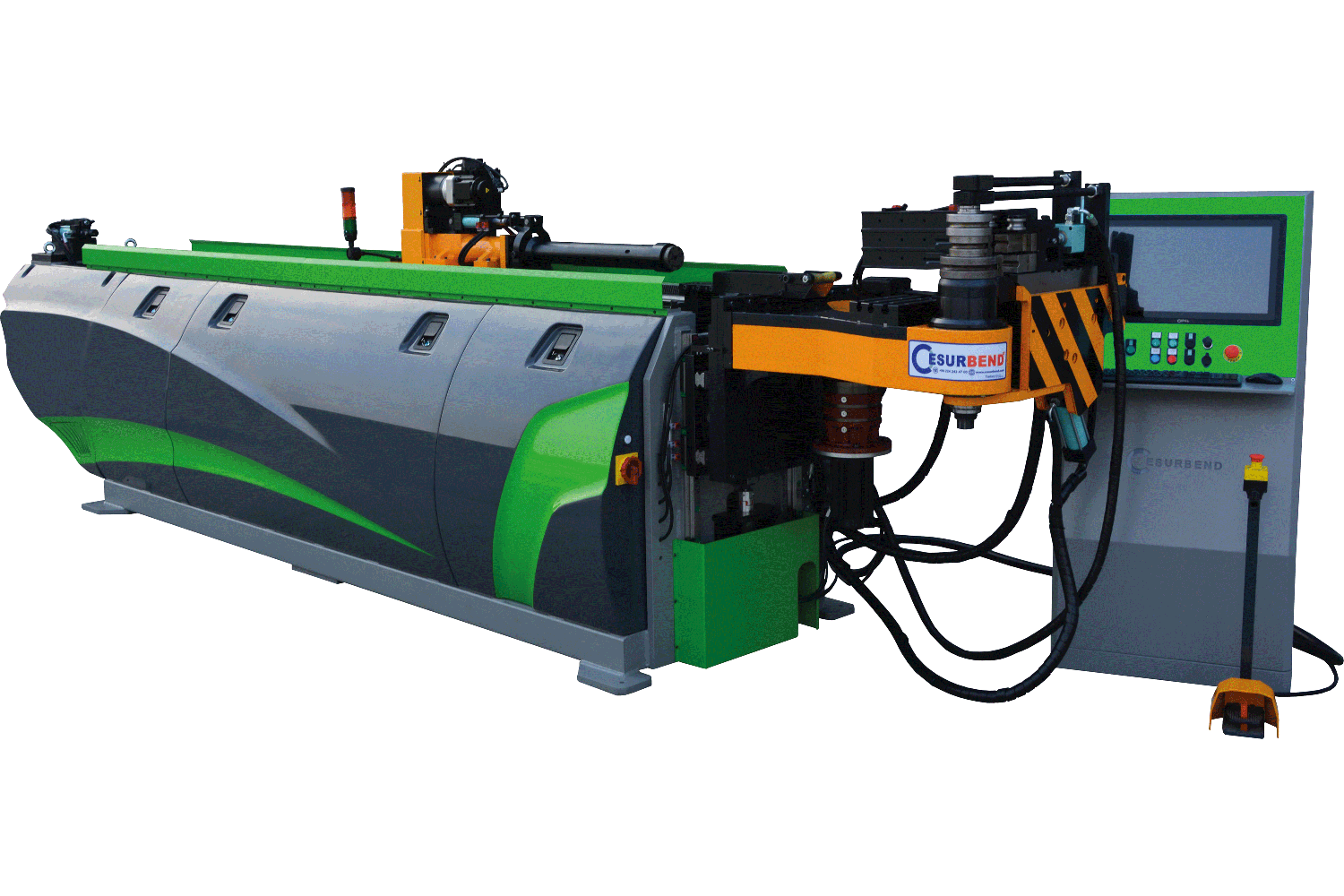

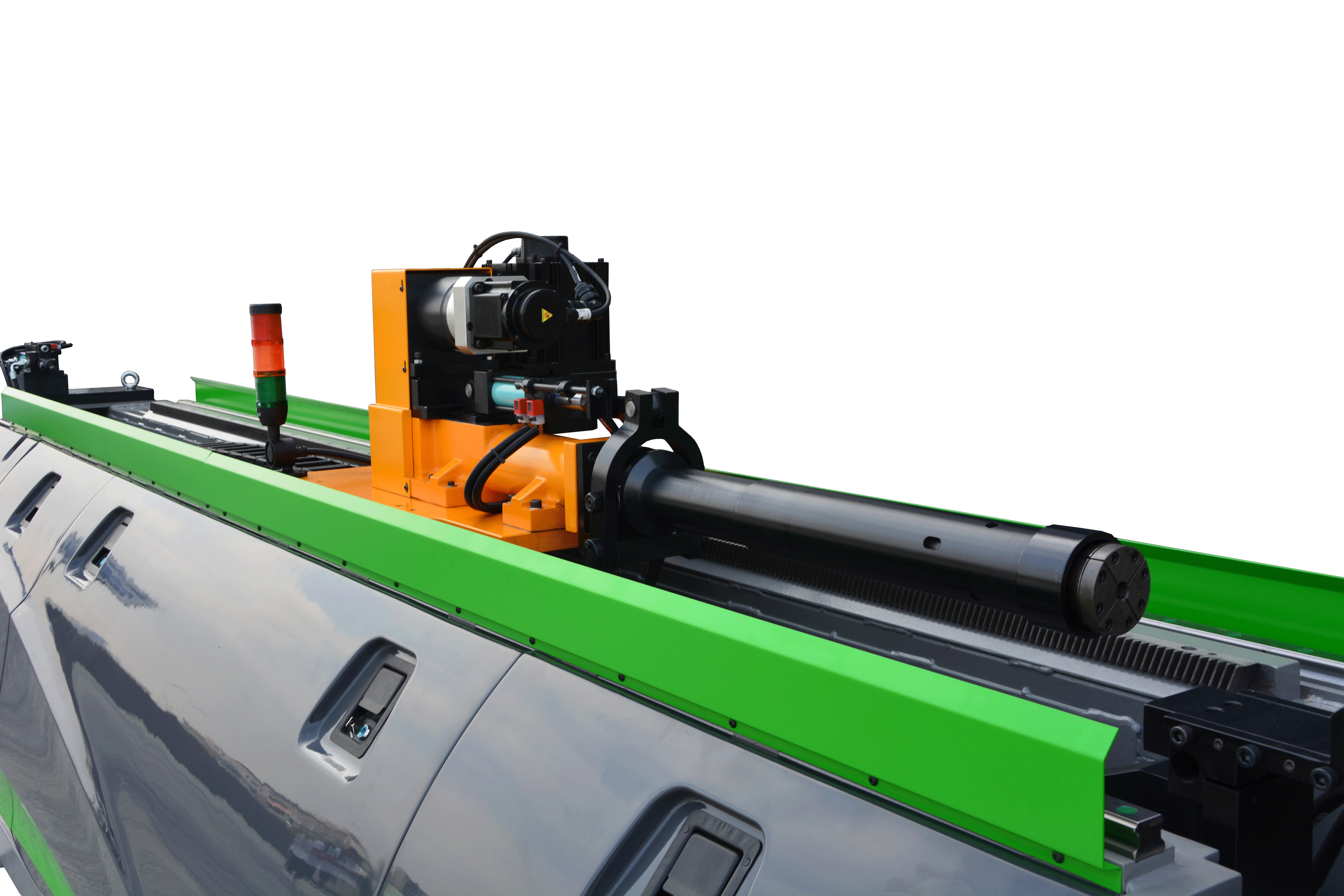

CESUR-38 5 Eksen CNC Boru ve Profil Bükme Makinası

Daha Fazla Bilgi İçin Bize Sorun

İletişime Geç

Makina Broşürümüzü İndirin

İndir
slide 1
slide 1
slide 1
slide 1
slide 1
slide 1
  • Ürün Özellikleri :

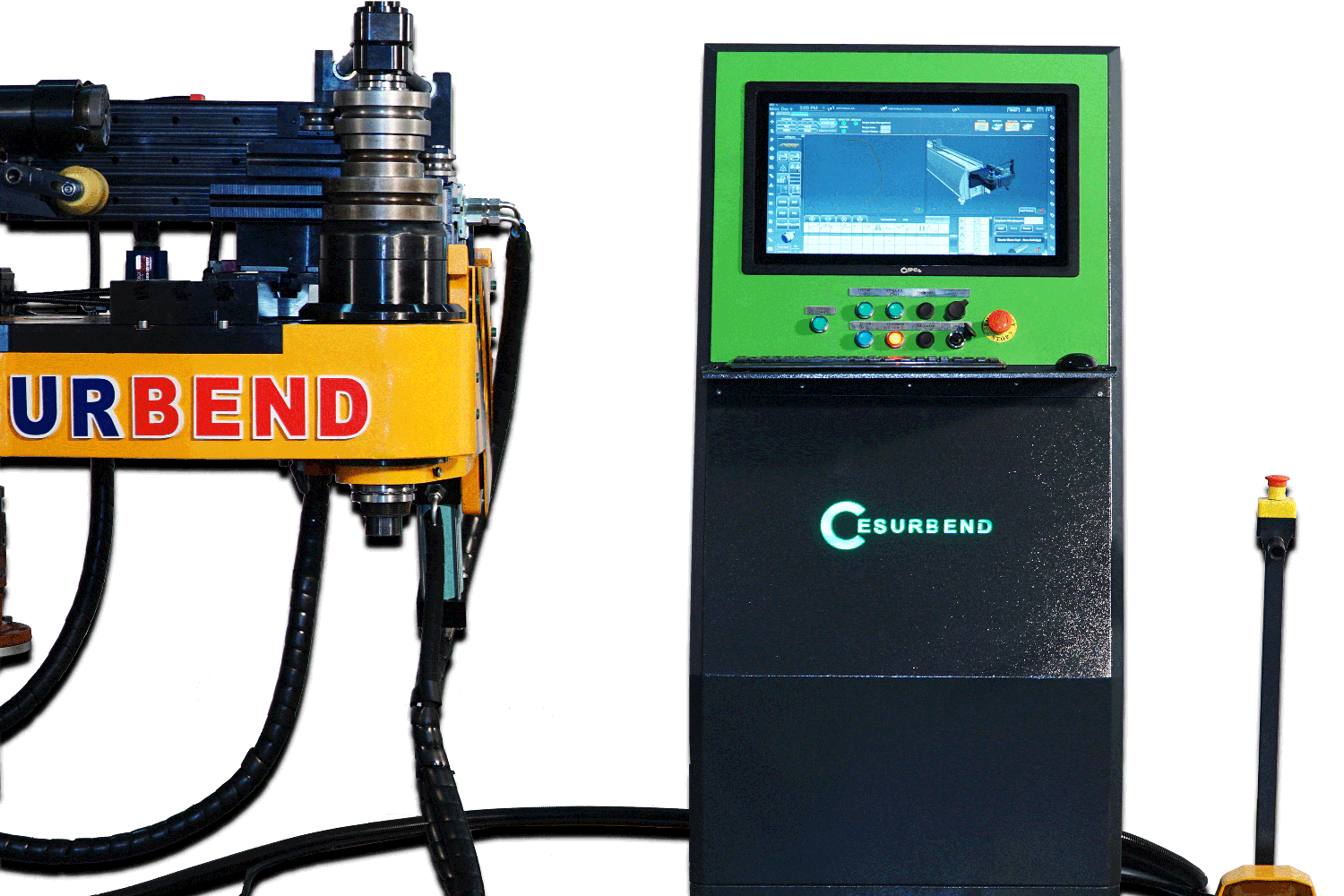

  • 21’’ renkli dokunmatik PC(intel Core i5cpu Ram 8gb) Windows 10 Lisanslı
    5 eksen servo control (Y,B,C,H,V)
    4 eksen enterpolasyon hareket
    Geliştirilmiş 3D Boru simülasyonu
    3D Makina büküm simülasyonu (Colision)
    Otomatik boru boyu hesaplama
    Delik delme özelliği (4-10 mm arası)
    Safety PLC (Omron)
    Safety OverEtherCat
    Güvenlik paspası (750x1000mm)
    2D Çizim programı (ücretsiz)
    Tüm yardımcı hareketler hidroliktir.
    (malafa, çene, dayama, itici, pens ve mil taşıma)
    Hidrolik mil taşıyıcı (malafa mili) (3 taraftan kavrama)
    Y eksen hareketi Linear Kızak (THK) Japonya
    Y eksen hareketi Kremayer dişli taşlanmış (Güdal) İsviçre
    C eksen hareketi Direct Drive dişli sistemi ile yapılır.
    H eksen hareketi Linear Kızak, Vidalı Mil (THK) Japonya
    V eksen hareketi Linear Kızak, Vidalı Mil (THK) Japonya
    Güvenlik Swicleri
    Ayak Pedal Kontrolü
    Manuel ve tam otomatik çalışma özelliği
    Malafalı ve Malafasız çalışma özelliği
    Malafa erken çekme özelliği
    Makina uzunluğundan daha uzun boruları bükme imkanı
    (her çap için geçerli değildir)
    Rolling sistemi ile sınırsız radius elde etme imkanı (iterek bükme)
    Spiral bükme imkanı (sadece belirli çaplar için geçerlidir)
    Hidrolik yağ soğutma sistemi (100 lt kapasite)
    YBC modunda program yapma imkanı ve bunu X,Y,Z,R formatına dönüştürme.
    Programda satır ekleme ve satır silme özelliği
    3D Boru simülasyonunda tıklanma özelliği (Y,B,C index görüntüleme)
    X,Y,Z,R koordinatlarının tek tuş ile Y,B,C,R formatına dönüştürülmesi
    DXF formatındaki dosyanın tek tuş ile Y,B,C formatına dönüştürülmesi
    STEP formatındaki dosyanın tek tuş ile Y,B,C formatına dönüştürülmesi
    STL formatındaki dosyayı açma ve görüntüleme özelliği
    (step dosya ile karşılaştırma)
    Çeşitli Malzemelerin ilk bükümden sonra elde edilen açı farkını makinaya tanımlayarak,Sonraki bükümlerde bu farkı otomatik hesaplama ve dikkate alarak bükümlerde doğru sonuç alma
    Cesurbend CNC yazılım günlük, haftalık, aylık tüm işleri e –posta adreslerinize otomatik olarak raporlama göndermektedir.
    Elektrik kesintisi veya acil stop ile makina durması sonucu programa kaldığı yerden devam etme özelliği ve bunu simüle edebilme.
    İş bitimi süresini gösterme
    Uzaktan yardım ve güncelleme alma imkanı
    Ce standartlarına uygunluk
Teknik Bilgiler
  • Model
  • CESUR-38 5 Eksen CNC Boru ve Profil Bükme Makinası
  • Max. Boru Çapı (Ø)
  • 38
  • Max. Et Kalınlığı (mm)
  • 2
  • Max. Bükme derecesi (°)
  • 190
  • Max. Bükme Radiusu (mm)
  • 180
  • Min. Bükme Radiusu (mm)
  • 25
  • Max. Malafalı Boru Alma Boyu (mm)
  • 4000
  • Max. Malafasız Boru Alma Boyu (mm)
  • Limitsiz
  • Besleme Hızı (mm/sn)
  • 1500
  • Rotasyon hızı (°/sn)
  • 180
  • Bükme hızı (°/sn)
  • 150
  • Besleme (mm)
  • ± 0.1
  • Rotasyon (mm)
  • ± 0.1
  • Bükme (mm)
  • ± 0.1
  • Besleme eksen hareketi
  • 5 Kw Servo Motor (OMRON)
  • Rotasyon Eksen Hareketi
  • 0.75 Kw Servo Motor (OMRON)
  • Bükme Eksen Hareketi
  • 5 Kw Servo Motor (OMRON)
  • Sağ – Sol Eksen Hareketi
  • 0.75 Kw Servo Motor (OMRON)
  • Yukarı – Aşağı Eksen Hareketi
  • 1.5 Kw Servo Motor (OMRON)
  • Hidrolik Sistem (kW)
  • 5,5
  • Max. Hidrolik Basınç (bar)
  • 200
  • Yağ Tankı Kapasitesi (lt)
  • 100
  • Soğutucu kapasitesi (lt./ min)
  • 180
  • Makina Genişliği (mm)
  • 1400
  • Makina Uzunluğu (mm)
  • 6200
  • Makina Yüksekliği (mm)
  • 1800
  • Makina Ağırlığı (kg)
  • 4250

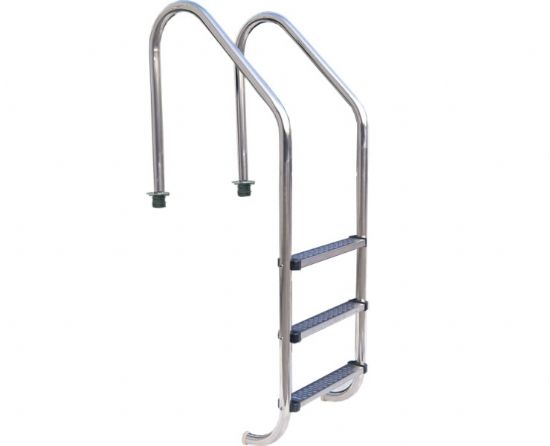

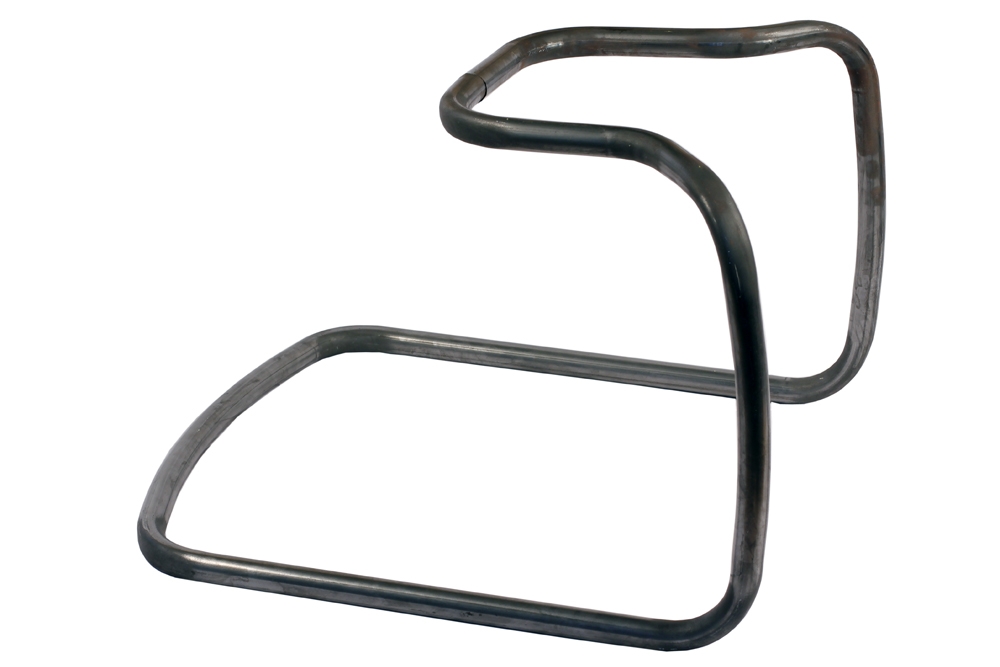

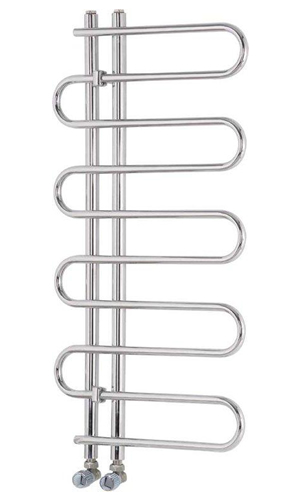

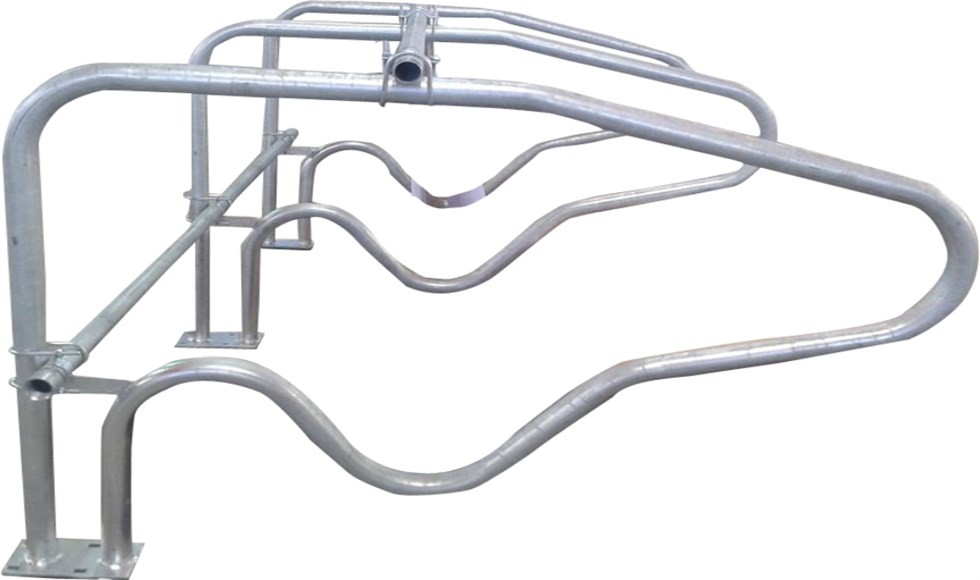

Kullanım Alanları
